Nowatech ZHCN-315CNCST

ZHCN-315CNCST - автоматичний апарат з функцією протоколювання для зварювання труб встик (PE, PP, PB, PVDF)* діаметром від 90-315 мм. Це максимальна комплектація у лінійці обладнання Nowatech. Оператор не приймає участь у процесі встановлення необхідної сили притиску або керування рухом труб. Його роль обмежується встановленням труб у центраторі та розміщенням торцювальника і нагрівача на своїх місцях за сигналом машини. Автоматизація зварювального процесу знижує ймовірність людської помилки і дозволяє отримати якісне зварне з'єднання незважаючи на досвід зварювальника. Застосування автоматичних апаратів для зварювання встик може бути обов'язковою вимогою при будівництві газопроводів.

Датчик визначення положення

• Апарат для зварювання встик ZHCN-315CNC оснащений датчиком контролю положення труби, що дозволяє точно керувати процесом зварювання. Система управління в реальному часі реагує на зміни положення труби і відповідно до них регулює значення тиску і переходить до наступних етапів зварювального процесу.

Пристрій вилучення нагрівача

• Деякі моделі в лінійці ZHCN-CNC можна додатково оснастити пристроєм автоматичного вилучення нагрівача, щоб мінімізувати час технологічної паузи.

Реєстрація параметрів зварювання

• Пам'ять може зберігати до 4000 циклів зварювання. Протоколи зварювання можна завантажити на USB-накопичувач і далі роздрукувати за допомогою програми Nowatech Connection.

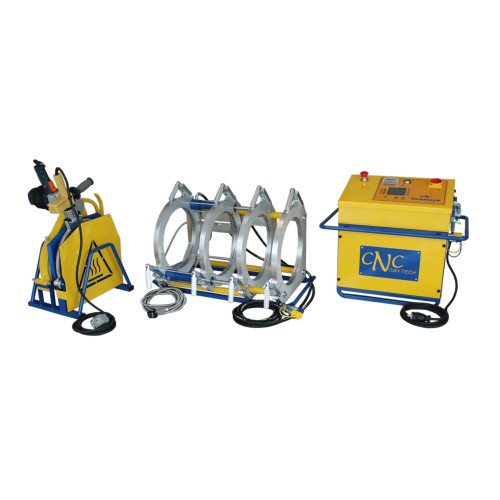

Комплект поставки:

• Нагрівач з тефлоновим покриттям та зовнішнім захисним шаром PGEN-315(потужність 2100 Вт, вага – 8 кг)
• Торцювальник з електроприводом FRDN-315 (потужність 1200 Вт, вага – 21 кг)
• Стенд для перенесення PNRN-315 (вага – 8 кг)
• Гідроагрегат UHEN-2.5 CNC PLUS (160/400) (потужність – 550 Вт, діапазон регулювання тиску – 0-100 бар, вага – 50 кг, керування – автоматичне, пам’ять 4000 зварні шви ).
• Центратор UMSN-315 CNC (вага – 48кг)
• Редукційні вкладиші (сталь): 90,110,125,140, 160, 180, 200, 225, 250, 280 (вага – 68кг)

Термін гарантії від виробника – 1 рік.

РЕ - Полімер, РР - Поліпропілен, РВ – Полібутилен,  PVDF – полівініліденфторид.

Характеристики:

• Матеріал - PE, PP, PB, PVDF
• Загальна потужність набору – 3850 Вт
• Протоколювання – так
• Тип обладнання – стикові
• Мінімальний діаметр – 90 мм.
• Максимальний діаметр – 315 мм.
• Вага комплекту без кладишів - 134кг
• Вага набору вкладишів (сталь)- 68 кг
• Загальна потужність - 230 В, 50 Гц

Додаткове обладнання (не входить в комплект поставки):

• генератор FOGO FH 6001R.
• гідравлічний пережим ZHRN-160Ø75-160 мм.
• гідравлічний пережим ZHRN-225Ø110-225 мм
• обладнання для видалення грату.
• Термопринтер для друку протоколів
• ручний пережим ZRRN-90 Ø20-90мм.
• серветки для чищення Tangit.
• труборіз Ø100-160мм.
• труборіз Ø50-140мм.
• стенд для вирівнювання труб PRRN-315
• захисна палатка 3*3 м.
• транспортний ящик для гідроагрегату зварювального апарату
